Beschreibung
Der PA 12 ist halbstarr, gut verlegbar und knickstabil. Er wird bevorzugt bei Druckluftleitungen, Druckluftbremsleitungen, Hydraulikleitungen und Kraftstoffleitungen eingesetzt. Seine Vorteile sind der hohe Betriebsdruck, die gute mechanische Widerstandskraft, die gute chemische Resistenz und die Schleppkettentauglichkeit. Er ist ideal für Vakuumanwendungen. Eine ausreichende UV-Beständigkeit ist nur bei schwarzer Einfärbung möglich.
Anwendungsgebiete
- Druckluftleitungen (Niederdruck-Bereich) in Industrie und Handwerk
- Hydraulik-Leitungen (Mini-Hydraulik) in der Mess- und Regeltechnik
- Druckluftbremsanlagen in Kraftfahrzeugen und Anhängern
- Kraft- und Schmierstoffversorgungssysteme
- Unterdruckleitungen
Richtwerte für die Druckausnutzung bei Temperaturbelastung
- bis +20°C: 100%
- +30°C: 83%
- +40°C: 71%
- +50°C: 62%
- +60°C: 55%
- +70°C: 49%
- +80°C: 45%
- +90°C: 41%
- +100°C: 37%
- +110°C: 34%
- +120°C: 31%
- +130°C: 29%

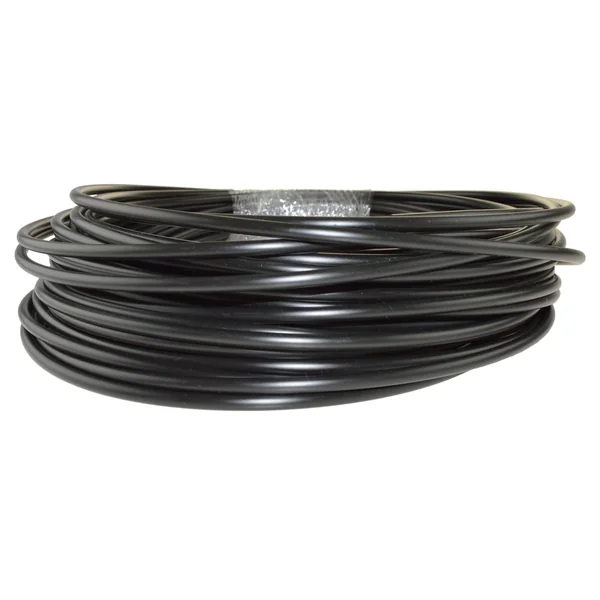

Polyamid, PA 12W, verschiedene Farben
Shore-Härte: 65 D
nach ISO 7628 CAT 2
kalibrierter Außendurchmesser
Temperaturbereich: -60°C bis +130°C
Technische Daten
| Außen-Ø mm |
Innen-Ø mm |
Farben | Min. Biegeradius mm |
Betriebsdruck bar bei 20°C |
Max. Rollenlänge m |
| 3,0 | 1,7 | blau, natur, schwarz | 13,0 | 37,0 | 25, 50 |
| 4,0 | 2,0 | blau, gelb, grün, natur, rot, schwarz | 20,0 | 44,0 | 25, 50 |
| 4,3 | 3,0 | blau, gelb, grün, natur, rot, schwarz | 20,0 | 24,0 | 25, 50 |
| 5,0 | 3,0 | blau, gelb, grün, natur, rot, schwarz | 25,0 | 33,0 | 25, 50 |
| 6,0 | 4,0 | blau, gelb, grün, natur, rot, schwarz | 30,0 | 27,0 | 25, 50 |
| 8,0 | 6,0 | blau, gelb, grün, natur, rot, schwarz | 40,0 | 19,0 | 25, 50 |
| 10,0 | 8,0 | blau, gelb, grün, natur, rot, schwarz | 60,0 | 15,0 | 25, 50 |
| 12,0 | 9,0 | blau, gelb, grün, natur, rot, schwarz | 60,0 | 19,0 | 25, 50 |
| 14,0 | 11,0 | blau, gelb, grün, natur, rot, schwarz | 79,0 | 16,0 | 25, 50 |
| 15,0 | 12,0 | blau, natur, schwarz | 90,0 | 15,0 | 25, 50 |
| 16,0 | 12,0 | blau, natur, schwarz | 95,0 | 19,0 | 25, 50 |
| 18,0 | 14,0 | blau, natur, schwarz | 100,0 | 17,0 | 25, 50 |
| 22,0 | 18,0 | blau, natur, schwarz | 127,0 | 13,0 | 25, 50 |
| 28,0 | 23,0 | blau, natur, schwarz | 163,0 | 13,0 | 25, 50 |
Die Konfektionierung der Schläuche geschieht in Anlehnung an DIN 16941, die relativen Abweichungen in der Länge betragen hierbei +/- 1,5%. Negative Abweichungen können aufgrund von abweichenden Umgebungstemperaturen nicht zu 100% ausgeschlossen werden.
