Beschreibung
Standard-Steckverbindung mit Schottgewinde selbst absperrend geeignet für Druckluft und neutrale Gase zur Verwendung mit PU-, PA-, PTFE-Schläuchen und TKB-Rohr von 4 – 12 mm. Sie ist günstiger als eine Kupplung, verschließt aber wie eine Kupplung.
Werkstoffe
- Körper: Messing vernickelt / PBT
- Lösering: PBT
- Dichtung: NBR
- Haltekrallen: Edelstahl
- Patrone: ZnDC verzinkt
Temperaturbereich: 0°C bis +60°C
Betriebsdruck: 0 bis 10 bar
Funktionsprinzip: Die eingebaute Sperre blockiert den Luftstrom, sobald der Schlauch demontiert wird. Nach Einschieben eines Schlauches wird der Luftstrom wieder frei gegeben.
Technische Daten

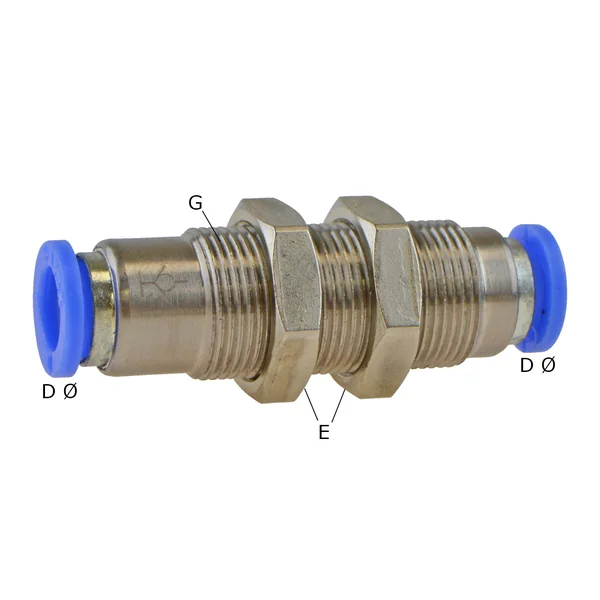

| D Ø mm |
E (Abstand) max. mm |
G Gewinde |
| 4,0 | 10,0 | M12 x 1,5 |
| 6,0 | 13,0 | M14 x 1,5 |
| 8,0 | 16,0 | M16 x 1,5 |
| 10,0 | 17 | M20 x 2,0 |
| 12,0 | 28 | M22 x 1,0 |
