Beschreibung

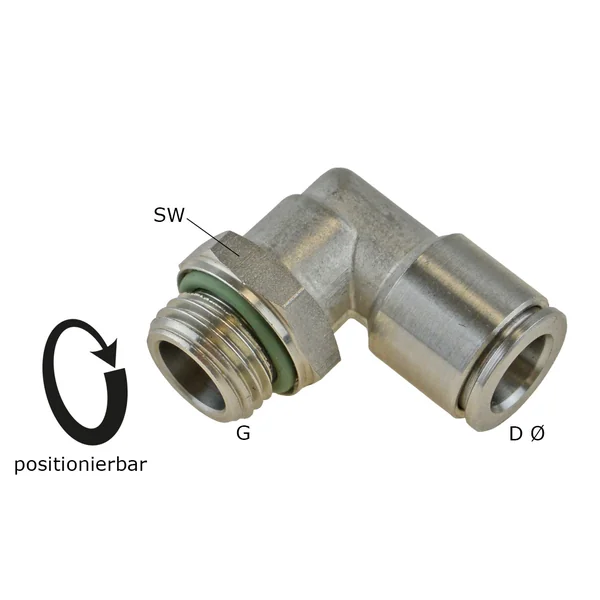

IQS-L-Steckverschraubung mit zylindrischem Außengewinde aus Edelstahl geeignet für geölte und ungeölte Druckluft, neutrale Gase und Flüssigkeiten zur Verwendung mit PU-, PA-, PTFE-Schläuchen und TKB-Rohr von 4 bis 12 mm.
Werkstoffe
- Körper und Lösering: Edelstahl (1.4404)
- Dichtung: FKM, FDA-konform (zylindrische Gewinde mit gekammertem FKM O-Ring, FDA-konform)
Temperaturbereich: -20°C bis max. +150°C (Ø 16 mm: -15°C bis max. +120°C)
Betriebsdruck: -0,95 bis 15 bar (Ø 16 mm: max. 10 bar)
Technische Daten
| D Ø mm |
G (Außengewinde) Zoll |
SW Schlüsselweite |
| 4,0 | M5 | 9 |
| 4,0 | 1/8″ (9,7 mm) | 13 |
| 4,0 | 1/4″ (13,2 mm) | 15 |
| 6,0 | 1/8″ (9,7 mm) | 13 |
| 6,0 | 1/4″ (13,2 mm) | 16 |
| 8,0 | 1/8″ (9,7 mm) | 13 |
| 8,0 | 1/4″ (13,2 mm) | 16 |
| 10,0 | 1/4″ (13,2 mm) | 15 |
| 10,0 | 3/8″ (16,7 mm) | 21 |
| 10,0 | 1/2″ (21,0 mm) | 22 |
| 12,0 | 3/8″ (16,7 mm) | 21 |
| 12,0 | 1/2″ (21,0 mm) | 22 |
